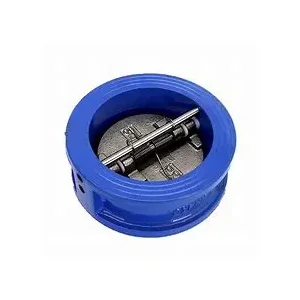

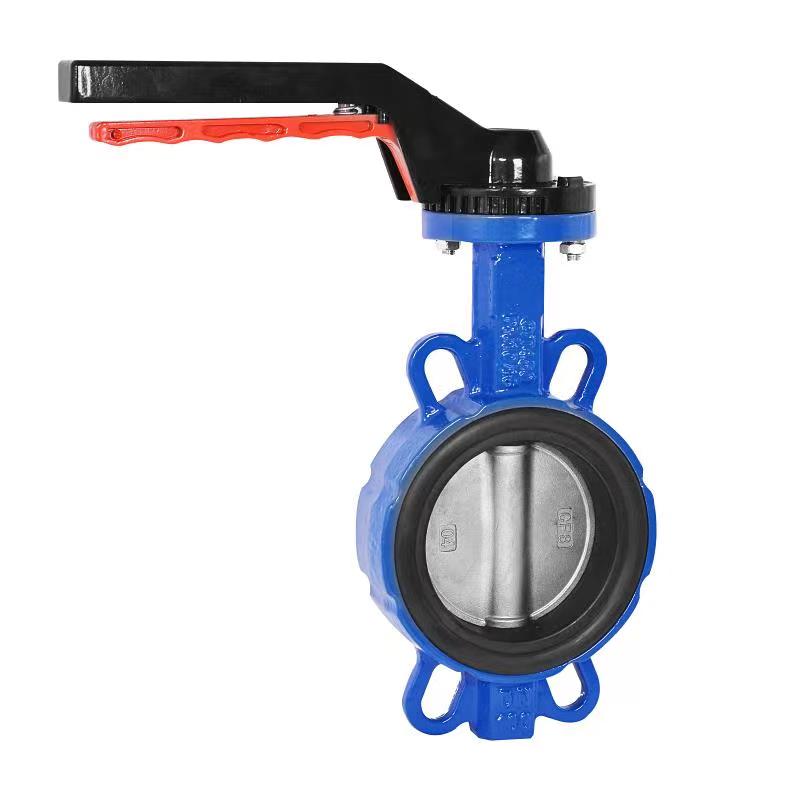

Gietijzeren vlinderklep

De wafer-type verbinding van onze gietijzeren vlinderklep maakt het gemakkelijk te installeren. Het kan strak worden geklemd tussen twee flenzen, waardoor veel installatieruimte wordt bespaard en is zeer geschikt voor de door de ruimtebeperkte pijpleiding lay-outscenario's.

Structuur en werkingsprincipe

(I) Structureel ontwerp

De gietijzeren wafelklep bestaat voornamelijk uit kernonderdelen zoals kleplichaam, klepschijf, klepstam, veer (uitgerust met sommige modellen). Het kleplichaam wordt gegoten in gietijzer en biedt solide ondersteuning en stabiele structurele fundering voor de hele klep. De klepschijf is een sleutelcomponent om de chequefunctie te bereiken. Zijn vorm en structureel ontwerp variëren afhankelijk van verschillende werkomstandigheden. Veel voorkomende vormen zijn onder meer enkele schijf en dubbele schijf. De klepstam wordt gebruikt om de klepschijf te verbinden en het bewegingstraject te begeleiden om ervoor te zorgen dat de klepschijf tijdens het openen en sluiten nauwkeurig en soepel beweegt. Sommige terugslagkleppen zijn uitgerust met veren. De functie van de veer is om de klepschijf te helpen sluiten, de afdichting te verbeteren bij het sluiten en het optreden van waterhamer tot op zekere hoogte te verminderen.

(Ii) Werkmechanisme

Wanneer het medium in de normale richting stroomt, duwt de door het medium gegenereerde druk de klepschijf om zijn eigen zwaartekracht en mogelijke veerweerstand te overwinnen, zodat de klepschijf rond de klepsteel of pinschacht draait om te openen. Op dit moment kan het medium soepel door de klep gaan en het hele pijpleidingsysteem bevindt zich in een normale stroomstatus. Zodra het medium de neiging heeft om terug te stromen, zal de omgekeerde druk gegenereerd door de achterstroom van het medium en de ernst van de klepschijf zelf ervoor zorgen dat de klepschijf snel in de tegenovergestelde richting draait en stevig in de klepstoel past, waardoor het refluxkanaal van het medium wordt afgesneden, waardoor de achterstroom van het medium wordt voorkomen en ervoor zorgt dat het medium in de pijpleidingen altijd een eenmalige stroom haalt.

Technische parameters
