Hoe kies je Butterfly -klep?

VlinderklepSelectie: hoe kies je tussen zachte afdichting en harde afdichting?

Bij de selectie van vlinderkleppen beïnvloedt de keuze tussen zachte afgesloten vlinderkleppen en harde afgesloten vlinderkleppen direct de afdichtingsprestaties van het systeem, de levensduur van de services en de kosten. Het kernverschil tussen de twee ligt in het afdichtingsmateriaal en de toepasselijke scenario's, die volledig moeten worden beoordeeld op basis van drie aspecten: gemiddelde kenmerken, temperatuur en druk en het openen en sluiten van frequentie.

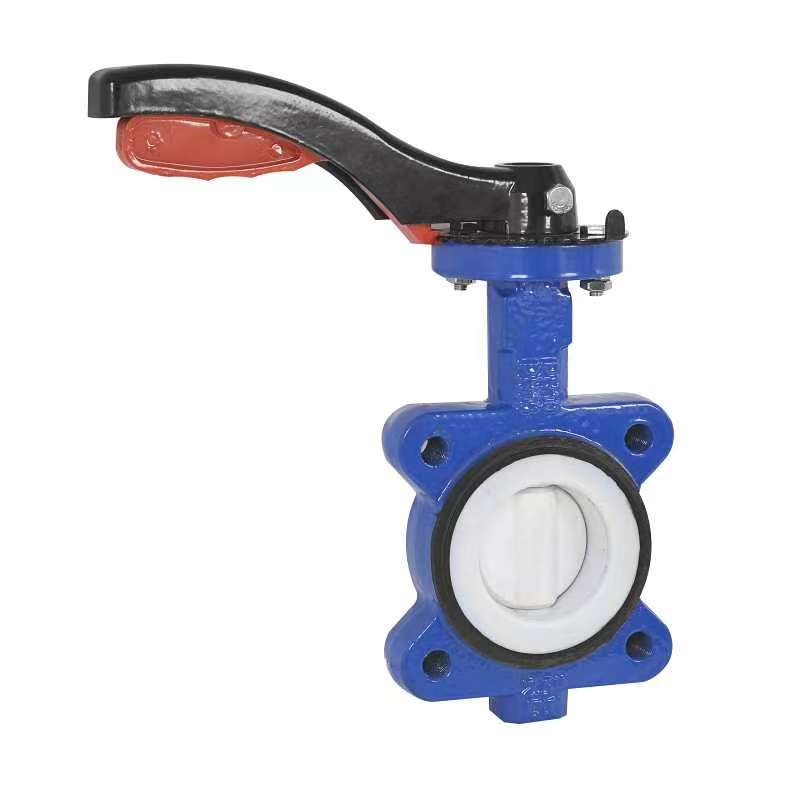

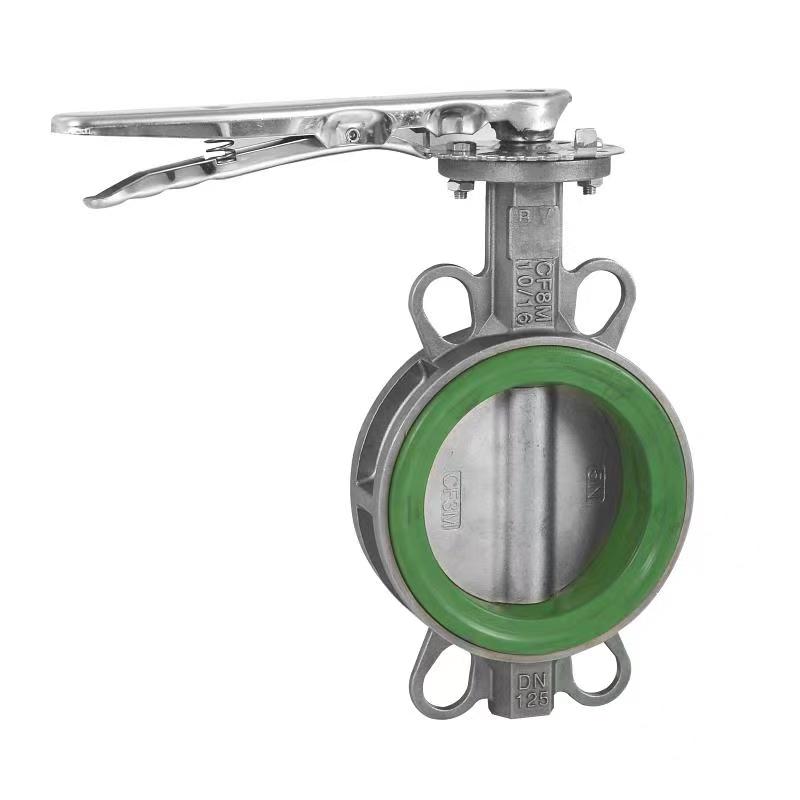

Het afdichtingspaar zacht afgeslotenvlinderkleppenGebruikt vaak rubber (zoals nitrilrubber, EPDM -rubber) of fluoroplastisch (zoals PTFE), die de voordelen heeft van nullekafdichting en een laag openen en sluiten. Wanneer het medium schoon water voor kamertemperatuur, gas of zwak corrosieve vloeistof (zoals rioolwater, circulerend water van de airconditioning) is en de druk ≤ 1,6 mpa is, kan de zachte afgesloten vlinderklep bidirectionele bubbelniveau afdichting bereiken met zijn elastische afdichtingsoppervlak, met name geschikt voor gelegenheden met strikte leksnelheidsvereisten (dergelijke watertoevoerpipelines, voedselverwerking). Er moet echter worden opgemerkt dat de bovengrens van temperatuurweerstand voor rubber meestal 120 ℃ is, en voor fluoroplastics is het 180 ℃. Het overschrijden van dit bereik kan ertoe leiden dat het afdichtoppervlak uithardt of vervormt, wat leidt tot lekkage.

Harde afgesloten vlinderkleppen bereiken hoge temperatuur en hoge drukweerstand door metaal (zoals roestvrij staal, harde legering) tot metaal of metaal tot keramische afdichtingsparen. In de arbeidsomstandigheden van stoom, thermische olie, hoog-temperatuurgas (zoals boven 300 ℃) of deeltjesvormige media (zoals slurry, vliegas), kan het stijve afdichtingsoppervlak van de harde afgesloten vlinderklep slijtage en erosie weerstaan, en de levensduur is 3-5 keer dat van de zachte afdichting. Dubbele excentrieke harde afgesloten vlinderkleppen worden bijvoorbeeld vaak gebruikt in ketelvoedingswaterpijpleidingen in de energiebehandeling. Hun excentrische structuur kan wrijving op het afdichtoppervlak verminderen, terwijl de weerstand van de temperatuur en het openen en sluiten van flexibiliteit in evenwicht en afsluiten.

Er zijn twee grote misvattingen om op de hoogte te zijn bij het selecteren van een product: ten eerste moet men niet blindelings harde zeehonden nastreven. Als er geen deeltjes op hoge temperatuur in het medium zijn, worden de hoge kosten en grote openings- en slotkracht van harde afgesloten vlinderkleppen nadelen; Ten tweede, zachte afgesloten vlinderkleppen ≠ lage drukclassificatie. Door het kleplichaam te verdikken en het afdichtingsontwerp te versterken, kunnen sommige zachte afgesloten vlinderkleppen bestand zijn tegen een druk van 2,5 MPa, maar materiaalcertificering (zoals WRAS, CE) moet worden bevestigd met de fabrikant.

Conclusie: zacht verzegeldvlinderkleppenhebben de voorkeur voor reinigingsmedia voor kamertemperatuur, terwijl harde afgesloten vlinderkleppen de voorkeur hebben voor deeltjesvormige media op de hoge temperatuur; Als de bedrijfsomstandigheden tussen de twee zijn (zoals heet water bij 150 ℃), kan een samengestelde vlinderklep met een metalen afdichtingsoppervlak dat wordt gespoten met keramiek of gelast met harde legering worden overwogen om prestaties en kosten in evenwicht te brengen.
